電磁離合器構造、分類及工作原理
2018-12-20 10:32:35 新聞來源：天機傳動
上一篇：24V失電電磁制動器結構與特點
電磁離合器靠線圈的通斷電來控制離合器的接合與分離,是一種自動化執行元件，它利用電磁力的作用來傳遞或中止機械傳動中的扭矩。主要由激磁線圈、鐵芯、銜鐵、摩擦片及聯接件等組成,一般采用直流24V作為供電電源。電磁離合器可分為：干式單片電磁離合器，干式多片電磁離合器，濕式多片電磁離合器，轉差式電磁離合器等。電磁離合器工作方式又可分為：通電結合和斷電結合。

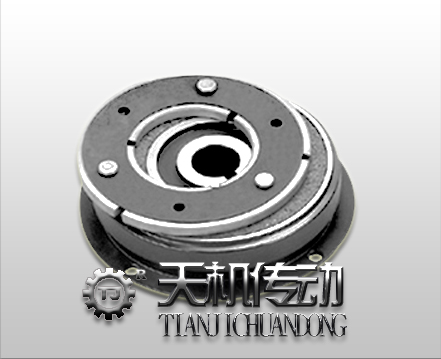

1、干式單片電磁離合器：線圈通電時產生磁力，在電磁力的作用下，使銜鐵的彈簧片產生變形，動盤與“銜鐵”吸合在一起，離合器處于接合狀態；線圈斷電時，磁力消失，“銜鐵”在彈簧片彈力的作用下彈回，離合器處于分離狀態。
2、干式多片 濕式多片電磁離合器：原理同上，另外增加幾個摩擦副，同等體積轉矩比干式單片電磁離合器大，濕式多片電磁離合器工作時必須有油液冷卻和潤滑。
3、轉差式電磁離合器：離合器工作時，主、從部分必須存在某一轉速差才有轉矩傳遞。轉矩大小取決于磁場強度和轉速差。勵磁電流保持不變，轉速隨轉矩增加而劇烈下降；轉矩保持不變，勵磁電流減少，轉速減少得更加嚴重。
4、轉差式電磁離合器由于主、從動部件間無任何機械連接，無磨損消耗，無磁粉泄漏，無沖擊，調整勵磁電流可以改變轉速，作無級變速器使用，這是它的優點。該離合器的主要缺點是轉子中的渦流會產生熱量，該熱量與轉速差成正比。低速運轉時的效率很低，效率值為主、從動軸的轉速比，即η=n2/n1
